阻尼減震器彈簧拉壓試驗機系統配置

1、阻尼減震器彈簧拉壓試驗機主機1套

1.1伺服電機1套

1.2伺服調速系統1套

1.3高精度負荷傳感器1只

1.4減速系統1套

1.5精密絲杠副2套

2、全數字控制系統1套

阻尼減震器彈簧拉壓試驗機基于Windows操作系統的計算機控制軟件1套

3、聯想品牌計算機1臺

4、彩色噴墨打印機1臺

5、拉伸、壓縮附具（選配）1套

6、隨機工具（提供安裝、維修、操作所需的專用工具）1套

7、技術資料（使用說明書、裝箱單、合格證）1套

試驗機主要技術指標

1、阻尼減震器彈簧拉壓試驗機樣式：微機控制；

2、試驗力：100KR；

3、試驗力分檔：全程分×1、×2、×5、×10四檔；

4、量程:0.5%-100%；

5、試驗力準確度：±1%；

6、位移分辨率：0.01mm；

7、位移測量準確度：0.5%；

8、拉伸行程：600mm（可根據客戶要求定制）；

9、壓縮行程：600mm（可根據客戶要求定制）；

10、試驗行程：600mm（可根據客戶要求定制）；

11、壓盤直徑：150mm（可根據客戶要求增大）

12、位移速度控制范圍：0.01mm/min-300mm/min分檔可調；

13、阻尼減震器彈簧拉壓試驗機級別：1級；

14、變形示值誤差：≤±（50+0.15L）；

15、試驗機尺寸：約760*550*1780mm；

16、外觀：應符合GB/T2611要求；

17、成套性：符合標準要求；

18、保護功能：試驗機有過載保護功能；

19、供電電源：220V，50Hz；

20、阻尼減震器彈簧拉壓試驗機主機重量：約500KG。

執行標準：JBT7796-2005《彈簧拉壓試驗機標準》，JBT6147-2007《試驗機包裝、包裝標志、儲運技術要求》，GBT2611-2007《試驗機通用技術要求》

彈簧減震器彈簧拉壓試驗機由微機控制可自動完成彈簧的整個循環測試過程，也可單獨測定彈簧的某個參數，并可打印試驗報告。用戶在使用中可根據實際需要調整測試程序，操作簡單方便。

試驗機產品構成系統：

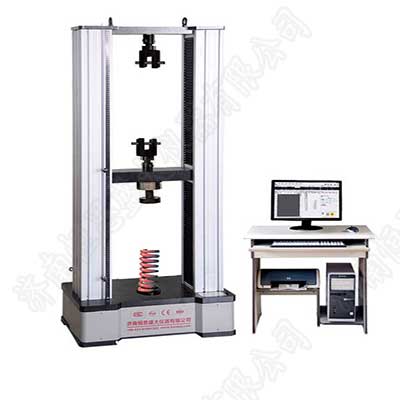

1、主機：彈簧減震器彈簧拉壓試驗機采用雙柱門式結構；

2、傳動系統：由減速器、精密絲杠副及導向部分等組成；

3、驅動系統：由交流伺服調速器極其電機實現系統驅動；

4、測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；彈簧減震器彈簧拉壓試驗機位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能；

5、試驗機安全保護裝置：式樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

試驗機的工作條件

1、彈簧減震器彈簧拉壓試驗機在室溫100C~350C范圍內，相對濕度不大于80%；

2、在穩固的基礎或工作臺上，正確安裝；

3、在無振動的環境中；

4、周圍無腐蝕性介質；

5、電源電壓的波動范圍不應超過額定電壓的10%。
