產品簡介：

用于鑒別和分析各種金屬和合金材料的組合結構，廣泛應用在工廠或實驗室進行鑄件質量的鑒定；原材料的檢驗或材料處理后的金相組織分析；以及對表面噴涂等一些表面現象進行研究工作。是鋼鐵、有色金屬材料、鑄件、鍍層的金相分析；地質學的巖相分析；以及工業領域對化合物、陶瓷等進行微觀研究的有效手段，是金屬學和材料學研究材料組織結構的必備儀器，也廣泛應用于生物、醫學和教學等領域。

越來越多的研究已不滿足常規的金相顯微及照相方式，將顯微成像輸入微機，由微處理器對圖像作各種后期處理，是同步于當今替換后內容在顯微領域新技術。

圖像金相顯微鏡，接入了高清晰度的CCD攝像系統，由計算機對圖像進行處理、編輯、保存和輸出（如打印等）或進入多媒體系統及電子信箱。

如果進一步接入圖像分析計算機操作系統，還可以進一步對金相圖譜進行研究分析，或對圖像作精密測量，及多功能的圖像形態分析、統計及輸出圖文報告。

主要特點：

①　使用專業的金相物鏡及平場目鏡，成像質量好，分辨率高，觀察舒適。

②　提供優越的圖像質量和穩固可靠的機械結構。

③　選配相應的攝影攝像附件，可對觀察圖像進行采集和保存，配電腦和專業金相分      析軟件圖像進行金相圖像分析。

④　操作簡便，附件齊全，廣泛應用于教學科研金相分析、半導體硅晶片檢測、地址      礦物分析、精密工程測量等領域。

主要技術指標：

①　結    構： 鉸鏈式三目，45°傾斜，雙邊±5屈光度可調，瞳距調節范圍：54-75mm，

              固定式分光比，雙目:三目=80%:20% 。

②　放大倍數：50×～ 500×。

③　物    鏡：長工作距平場消色差專業金相物鏡5X，10X，20X，50X。

④　目    鏡：高眼點大視野平場目鏡PL10X/18mm 。

⑤　測 微 尺：格值0.01㎜/1㎜。

⑥　載 物 臺： 三層機械移動平臺，面積180mmX155mm，右手低手位控制，行程:75mm

              ×40mm;  金屬載物臺板，中心孔直徑φ12mm 。

⑦　調焦機構：低手位粗微調同軸調焦機構，粗動每轉行程38 mm；微調精度2um，

                帶松緊調節機構。

⑧　照明系統：反射式柯拉照明，帶可變孔徑光闌和中心可調視場光闌，自適應

             90V-240V 寬電壓 ,6V30W鹵素燈（可選配單顆3W LED燈），光強連

             續可調。

⑨　光學系統： 有限遠色差校正系統。

⑩　偏光裝置： 起偏鏡和檢偏鏡均可移出光路，檢偏鏡插板可360°旋轉 。

11　電    源： 220VAC（50Hz）

12　攝像裝置：攝影接筒（帶PK卡口），3.2X攝影目鏡 ，0.5X/1.0X  C型攝像接

                筒 。



產品配置：

①　金相顯微鏡

②　圖像適配鏡

③　圖像傳感攝像機

④　金相分析軟件

⑤　軟件加密裝置

⑥　電腦和打印機（自備或選購）

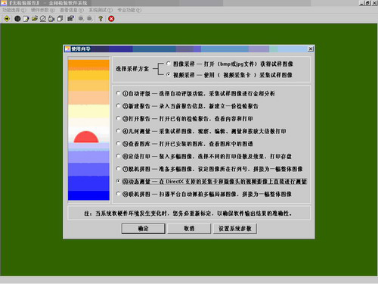

金相分析軟件介紹

產品簡介：

金相分析軟件是我單位聯合山東大學材料學院聯合開發，跟新到2014版本，現有金相組織模塊438個，覆蓋了現有的所有金相檢驗.詳見金相模塊目錄。

金相圖像分析系統配置的“專業定量金相圖像分析計算機操作系統”對采集的試樣圖譜進行處理和實時比對、檢測、評級、分析、統計及輸出圖文報告。軟件融合了當今先進的圖像分析技術，為金相顯微鏡和智能分析技術的完美結合，系統測量、評定結果快速、正確，符合國標(GB) 和其它相關行業標準 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系統全部中文界面，簡潔明了和操作方便，經過簡單培訓或對照使用說明書，就可自如操作。并為學習金相常識和普及操作提供了快捷方法。

主要功能：

①　圖像編輯軟件：圖像采集，圖像存儲等十多種功能；

②　圖像軟件：影像增強，圖像疊加等十多種功能；

③　圖像測量軟件：周長、面積、百分含量等幾十種測量功能；

④　輸出方式：數據表格方式輸出，直方圖輸出，圖像打印輸出。

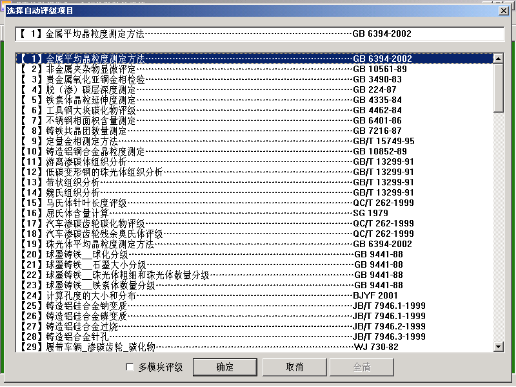

專用金相軟件包：

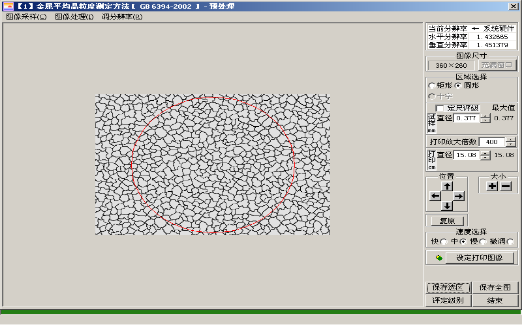

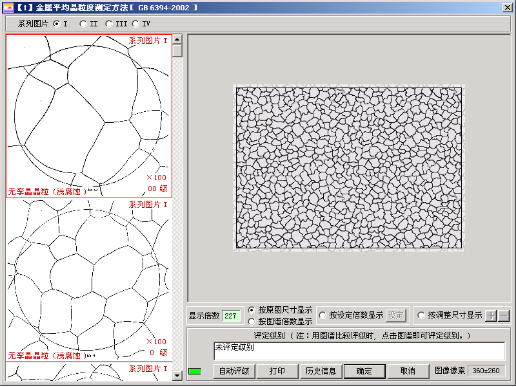

①　晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）；

②　非金屬夾雜物測量、評級（其中包括硫化物、氧化物、硅酸鹽等）；

③　珠光體、鐵素含量測量、評級；球墨鑄鐵石墨球化率測量評級；

④　脫碳層、滲碳層測量，表面涂層厚度測量；

⑤　焊縫熔深度測量

⑥　鐵素體、奧氏體型不銹鋼中相-面積測量；

⑦　高硅鋁合金初晶硅與共晶硅分析；

⑧　鈦合金材料分析……等；

⑨　包含進行比對的近438種常用金屬材料的金相圖譜，適應絕大多數單位金相分析

    和檢驗的要求；

⑩　鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標

    準，可以度身定制和錄入。

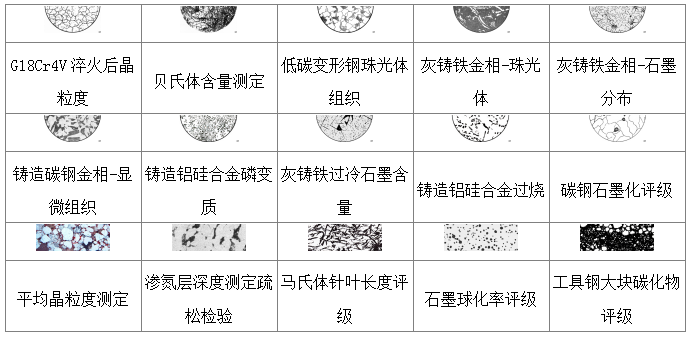

示例圖譜：(軟件中包含近438種常用金屬材料的金相圖譜)




系統組成：

  整個軟件系統由如下部分組成：

①　軟件程序（光盤）；

②　加密狗：客戶需事先選擇加密狗類型（并口型或者USB型）；

③　文字資料：《使用說明書》（光盤上有WORD文檔）；

硬件運行環境： WINDOWS   XP SP2(32bit)

①　電腦推薦配置：

      CPU：奔騰4型，主頻2.8G以上；

      內存：1G及以上（ 否則安裝時會出錯）；

      硬盤：C盤可用空間2G以上，軟件（推薦）安裝在C盤；

      顯示卡：可提供3D加速的AGP顯示卡、可達到真彩色；

②　視頻采集卡：

      本軟件支持多種視頻采集卡，用戶可在“功能選擇”菜單中選擇相應采集卡。

③　CCD攝像頭或者數碼相機：

      分辨率達到450線及以上的CCD攝像頭以及數碼相機均可。
