u 該沖擊試驗機用來對金屬材料在動負荷下抵抗沖擊的性能進行檢驗，從而判斷材料在動負荷作用下的質量狀況，符合國標GB/T3808-2002《擺錘式沖擊試驗機的檢驗》。按國標GB/T229-2007《金屬材料夏比擺錘沖擊試驗方法》對金屬材料進行沖擊試驗。
u 設備操作簡單工作效率高，揚擺、送料、定位、沖擊、放擺均由計算機控制，利用熱平衡原理和循環攪拌，達到對試樣的自動均勻冷卻和恒溫,溫度調節均為電氣自動控制,配備專用送樣裝置自動送料,試樣自動端面定位,確保試樣出爐至沖擊時間不大于2秒,滿足金屬低溫夏比沖擊試驗方法，特別適用于連續做沖擊試驗的實驗室和大量做沖擊試驗的冶金、機械制造等行業。

Ø 試驗機主機

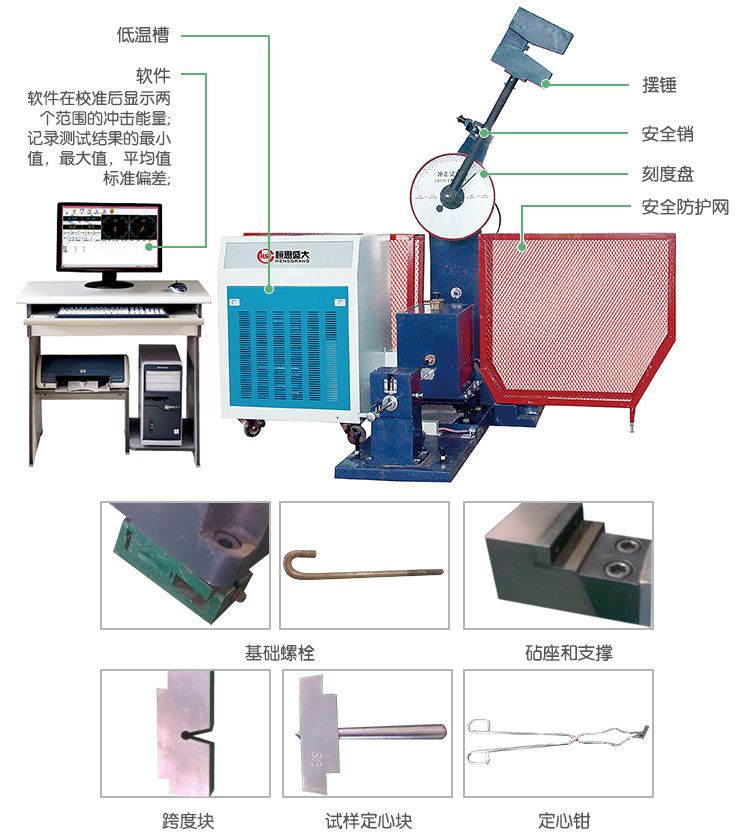

u 試驗機由主機、低溫裝置、送料機構及自動定位機構組成;
u 試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體U型；試樣簡支梁式支承；
u 沖擊刀采用螺釘安裝固定，更換簡單方便；
u 自動送料、自動定位，測試精確可靠；
u 主機裝有安全防護銷裝置及安全防護網。
Ø 低溫裝置
u 采用復疊式壓縮機制冷技術，利用熱平衡原理及循環攪拌方式，達到對試樣的自動均勻冷卻、恒溫，可完全滿足國家標準所規定的各項控溫指標。
u 低溫槽采用單片機技術控制，數顯溫度值，自動控溫、自動記時、自動報警，操作簡便安全，制冷速度快，容積大，控溫精度高，是金屬材料低溫沖擊試驗中理想的試樣冷卻、保溫設備。
Ø 送料機構
u 試樣在低溫裝置里冷卻到所設定溫度后，送料機構可迅速可靠地將試樣送到鉗口支承面上。送料機構主要有送料裝置、阻尼裝置兩部分組成。
u 送料機構的運動是由電機通過大小皮帶輪、摩擦片、齒輪軸傳至齒條、送料桿將電機的正反轉，轉換成送料桿迅速向前送料及向后復位的直線運動。送料齒輪前后裝有撥叉，齒條運動時，撥叉撞動阻尼油缸的活塞桿借助于油缸的阻尼作用，使齒條前進和齒輪轉動受到阻力，借助于摩擦輪摩擦打滑，降低送料速度，從而保證試樣可靠地送入鉗口面及送料桿正確的回到原位。摩擦片打滑能保護器件不受損壞，調節螺母前后位置，彈簧壓力隨之變化，使摩擦力的大小隨之變化，即可改變送料桿推力的大小，調節阻尼油缸中的節流閥，改變排油量，改變阻尼力的大小，隨之改變了送料至前后端的速度，阻尼油缸中采用46號液壓油（或其它粘度相同的機油），油的加量不宜過少。
u 送料桿前進、反向、停止等是送料桿上的遮擋片遮擋接近開關發出電氣信號，控制電機的轉向?qū)崿F(xiàn)的。調節遮擋片的位置，可以微調送料桿的位置及行程長度。
Ø 定位機構
u 試樣必須緊貼鉗口側面，試樣缺口正確地位于擺錘刀刃中心，是由定位機構保證的。試樣由送料桿送至前支座時，由于固定彈簧片的作用，使試樣緊貼鉗口側面往前運動，當試樣后端還沒有脫離固定彈簧片，前端進入后鉗口面時，送料機構中的遮擋片遮擋接近開關發出信號，電磁鐵動作，隨即定位機構動作，定位機構的定位桿到工作位置，定位機構側面彈性頂柱緊壓試樣，直至試樣前端緊貼定位機構定位面，完成試樣定位工作。當送料桿彈簧壓縮時，電磁鐵再獲信號后復位，定位機構遠離試樣端面。以便進行沖擊。定位機構與支架裝成一體，電磁鐵的拉動和彈簧的復位帶動定位塊上、下移動，推動定位螺釘在彈簧的作用下，定位圓柱始終緊貼定位面，同時通過活動套上的銷子定位機構帶動側面的彈性頂柱移動。偏心塊能減少定位機構對試樣的慣性沖擊，因此能提高試樣定位的正確性。
Ø 測控部分
u 軟件支持多個擺錘；
u 記錄沖擊強度，沖擊能量等.也可計算小平均值和標準偏差；
u 實驗結果自動計算；
u 自動測量擺動周期.
